Interconexión de nafta craqueada entre el Mejorador Petromonagas y Petrocedeño
CIJAA – Integración de facilidades para nafta craqueada · Ejecutado
Resumen
Ingeniería y construcción de facilidades de interconexión de nafta craqueada entre el Mejorador Petromonagas y Petrocedeño: definición de ruta y PI&D/isométricos, prefabricación y montaje de spools, tie-ins en cabezales/manifold, instalación de válvulas y equipos asociados, pruebas hidrostáticas y END, pintura e identificación del sistema de nafta craqueada y entrega as-built con trazabilidad QA/QC.
Ficha técnica
- Cliente: Petromonagas, S.A. / Petrocedeño.
- Ubicación: Complejo Industrial José A. Anzoátegui (CIJAA), Anzoátegui.
- Estado: Ejecutado.
- Áreas: Ingeniería · Construcción (OCEMI)
Alcance del proyecto
- Levantamiento y actualización de PI&D para nafta craqueada; generación de isométricos y MTO.

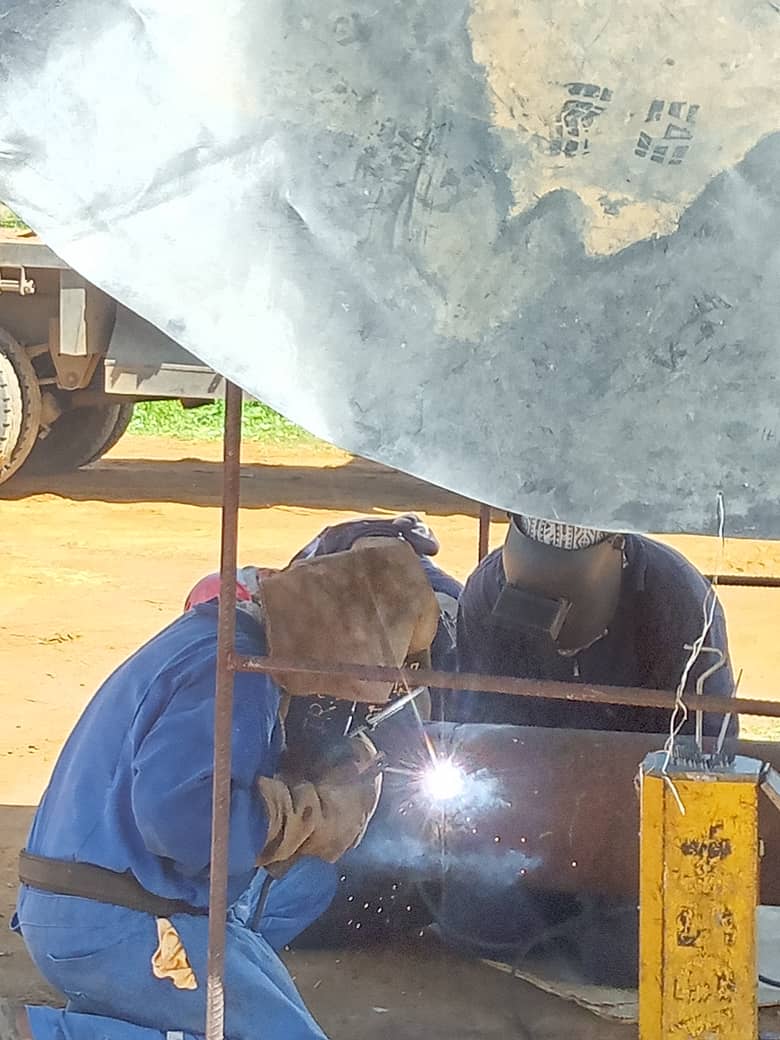

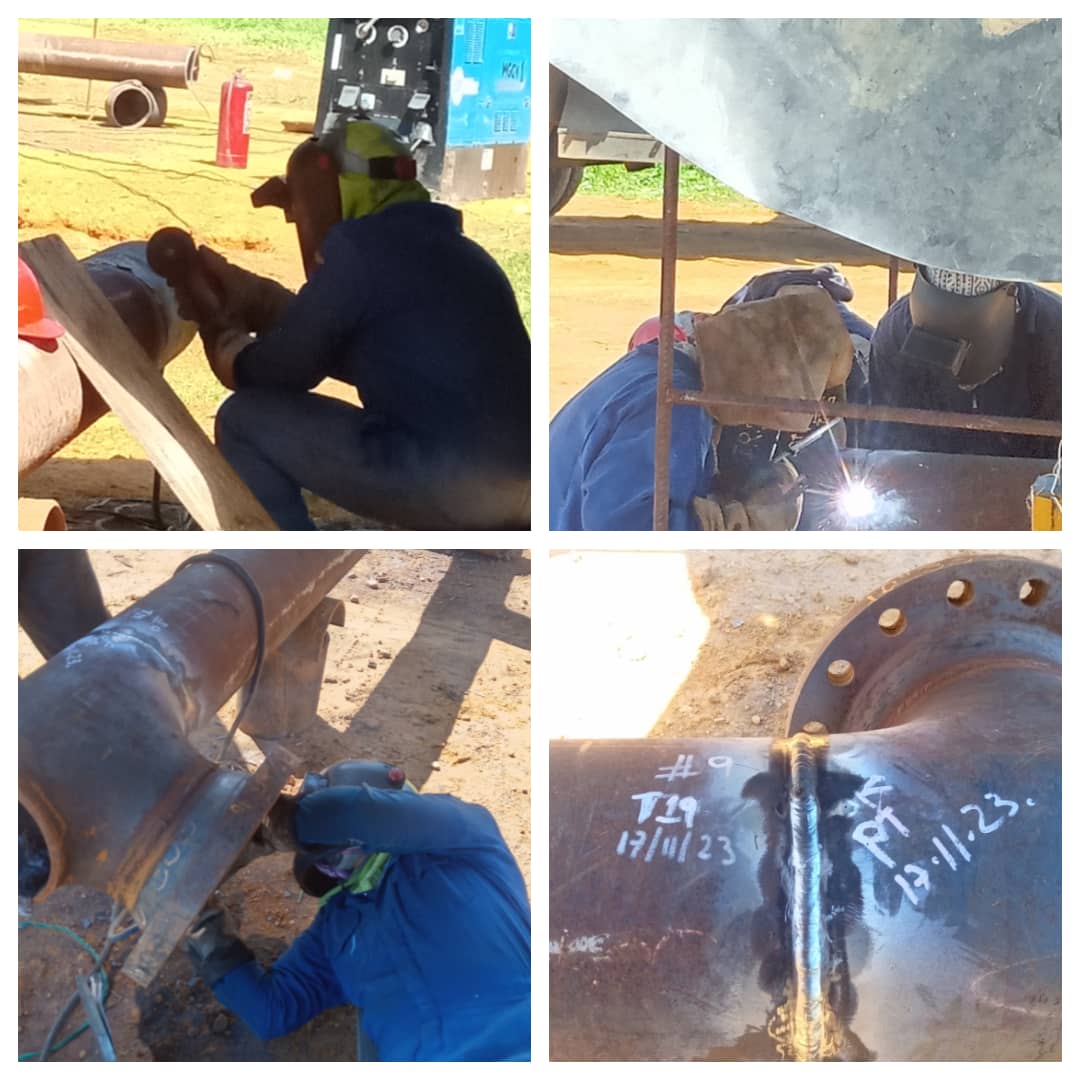

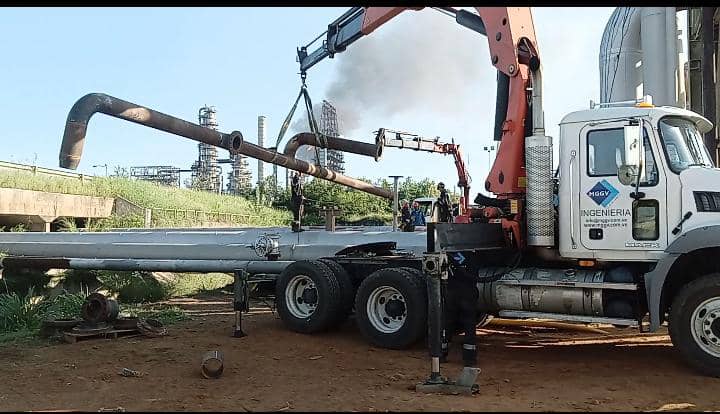

- Prefabricación y montaje de spools (materiales compatibles con nafta craqueada); soportes y guías/pipe-racks.
- Interconexiones (tie-ins) en puntos de envío/recibo y manifold de nafta craqueada.
- Instalación de válvulas y accesorios; alineación y apriete controlado.

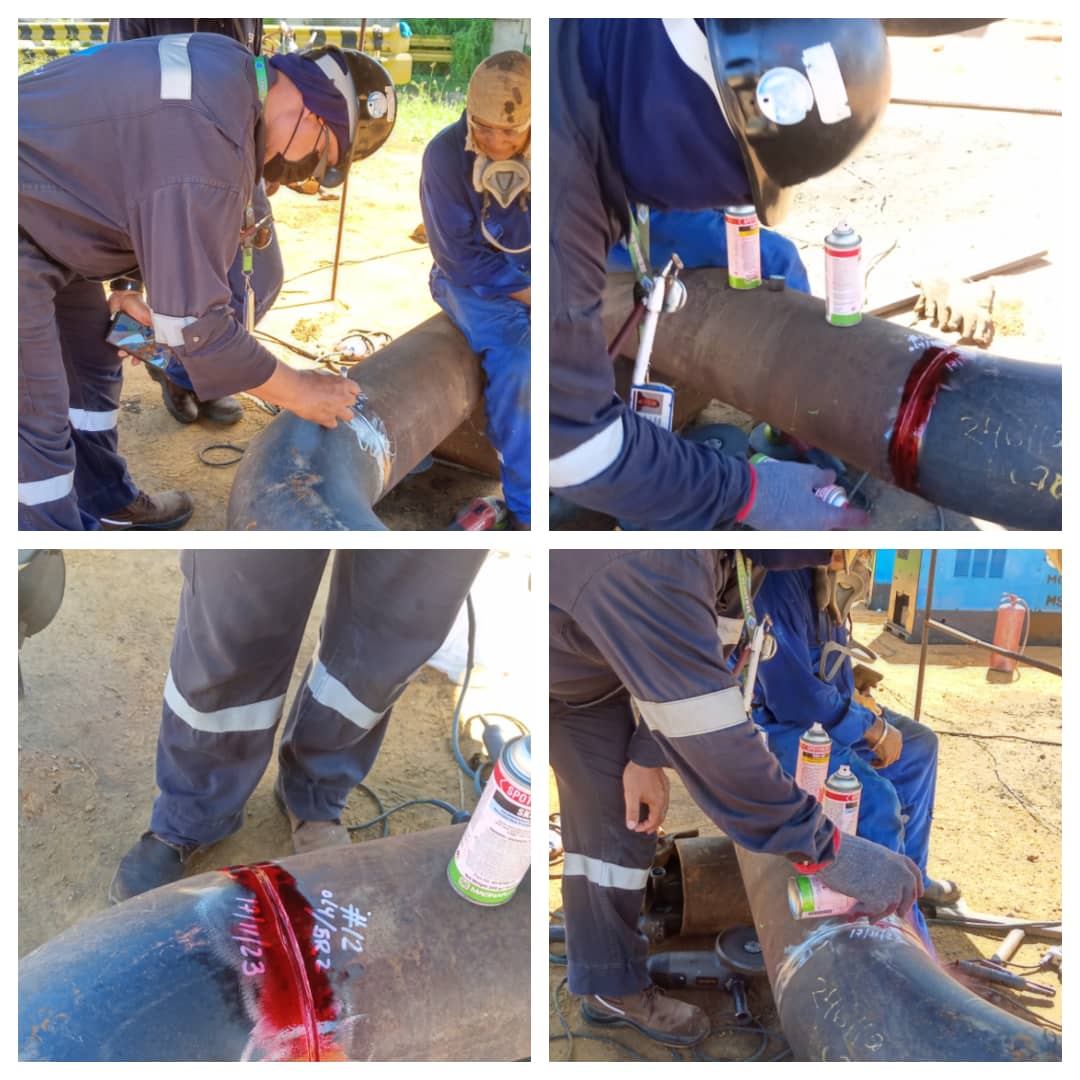

- Pruebas hidrostáticas por tramos y ensayos no destructivos (END) (VT/PT y RT/UT según criticidad).
- Revestimiento, pintura e identificación del sistema de nafta craqueada (código de colores).
- Documentación as-built y dossier QA/QC (certificados, registros de pruebas).
Datos técnicos clave
- Servicio: nafta craqueada (selección de materiales, juntas y sellos).
- Elementos: válvulas, bridas RF/RTJ, spools y soportes/pipe-rack.
- Control de calidad: END + hidrostáticas; certificados de materiales; as-built.
Resultados / Impacto
- Integración operativa entre Petromonagas y Petrocedeño para manejo de nafta craqueada con seguridad y confiabilidad.
- Reducción de ventanas de parada al planificar tie-ins y pruebas por tramos.
- Trazabilidad completa para operación y mantenimiento (QA/QC + as-built).
Seguridad y QA/QC
Ejecución con permisos de trabajo en caliente, control de atmósferas y LOTO; plan de END e hidrostáticas con registros y liberaciones QA/QC para el sistema de nafta craqueada.
